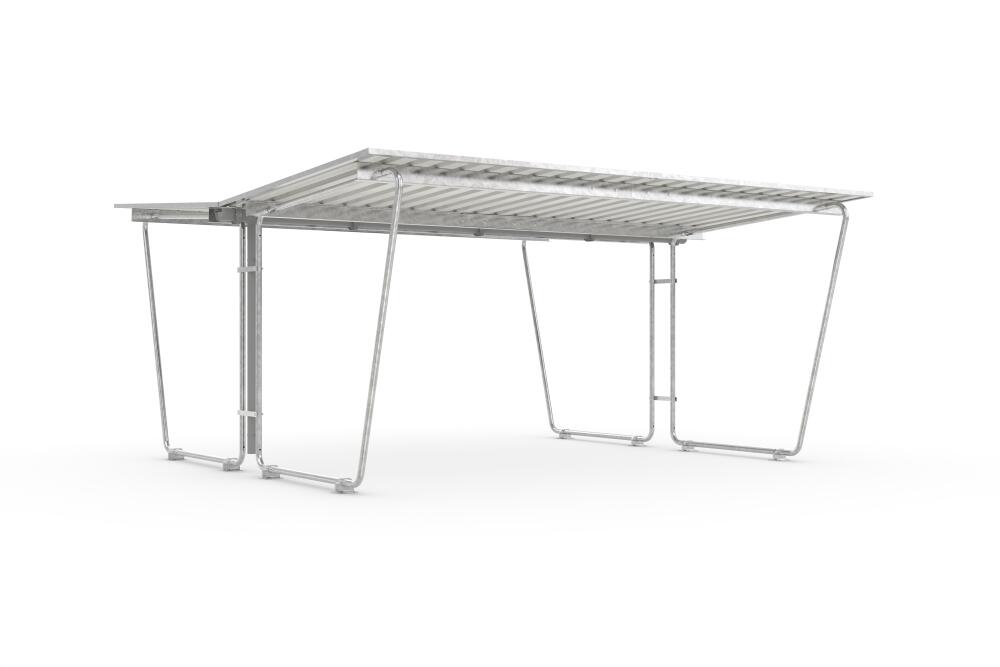

Überdachungssystem -Siegen S28-, doppelseitig

Überdachungssystem -Siegen S28-, doppelseitig

• Maße Grundeinheit S28 (BxTxH): 4300 x 4660 x 2250 mm
• Maße Anbaueinheit S29 (BxTxH): 4300 x 4660 x 2250 mm
• lichte Höhe: 2000 mm
• Schneelast Sk: 0,75 kN/m²
• Windlastzone: 1
• Konstruktion: Stahl, verzinkt
• Rahmen (tragende Elemente): Rundrohr
• Pultdach: 2 tragende Pfetten
• Dacheindeckung: Trapezblech, verzinkt und beschichtet (RAL 9002 grauweiß)
• Befestigung: zum Aufdübeln mit Fußplatten
• inkl. Regenrinne mit Fallrohr, Montageanleitung, Fundamentplan, Zeichnung, Bodenbefestigungsmaterial
• Anlieferung: zerlegt, als Bausatz

• Nutzung als Fahrradunterstand, Materialüberdachung, Mülltonneneinhausung oder auch als Raucherunterstand

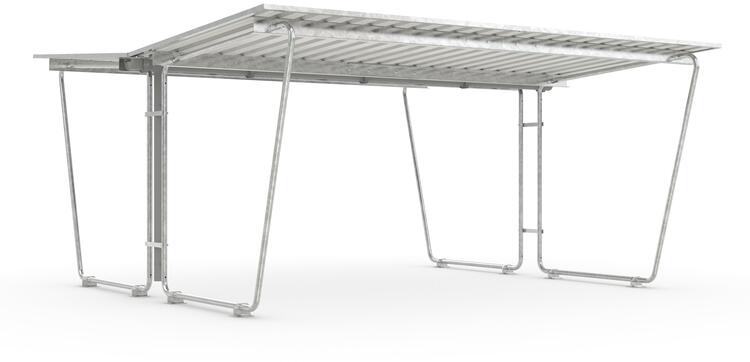

Grundeinheit S28:

• bestehend aus 4 tragenden Rohrbügeln und Dach
• Maße (BxTxH): 4300 x 4660 x 2250 mm
• für bis zu ca. 24 Fahrräder (doppelseitig, bei 350 mm Radabstand)

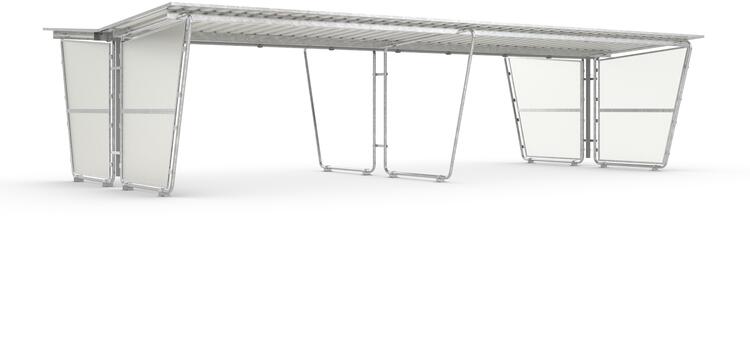

Anbaueinheit S29:

• bestehend aus 2 tragenden Rohrbügel und Dach
• Maße (BxTxH): 4300 x 4660 x 2250 mm
• für bis zu ca. 24 Fahrräder (doppelseitig, bei 350 mm Radabstand)

Rückwände: Trapezblech, beschichtet in RAL 9002 Seitenwände:

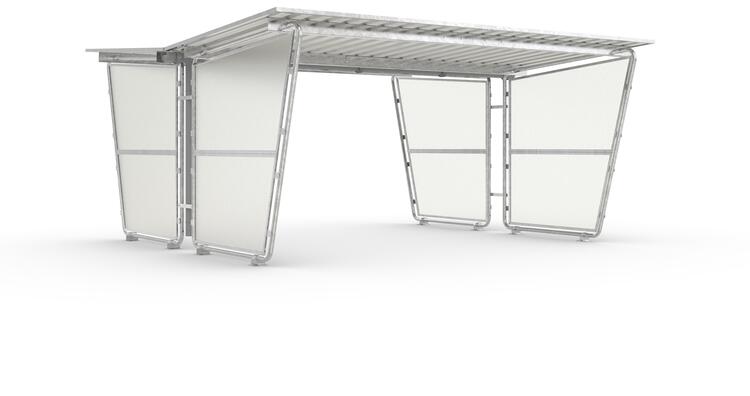

• Seitenwand/ Seitenwände links oder rechts aus naturtransparente Polyesterplatten

oder

• Seitenwand/Seitenwände links und/oder recht aus Trapezblech, beschichtet in RAL 9002

Lieferung: 1 Seitenwand, komplett montiert in verzinktem Rahmen eingefasst (Kombinationen auf Anfrage) Regenrinne Die Überdachungsanlage wird grundsätzlich mit Regenrinne inkl. Fallrohr ausgeliefert. ------------------------------------------------------------------------------------------------------------------------------- Ermittlung der Wind- und Schneelast am Aufstellort: Über unseren Partner dlubal.com können Sie jederzeit die entsprechenden Zonen und Werte des Aufstellortes über den Wind- und Schneelastzonen-Rechner ermitteln. ------------------------------------------------------------------------------------------------------------------------------- Lieferung und Entladung Die Auslieferung erfolgt zerlegt als Bausatz. Die Entladung sowie Aufstellung wird hier immer bauseits durch den Kunden ausgeführt! Ein Entladeservice vor Ort kann separat dazu bestellt werden, siehe Zubehör. Preis ohne Montage! Hinweis: Das angegebene Breitenmaß weicht vom Dachmaß ab. Den exakten Grundriss entnehmen Sie bitte der technischen Ansicht oder dem Fundamentplan. Bestellhinweis: Möchten Sie Grund- und Anbauheiten miteinander verknüpfen und so ganze Reihenanlagen planen, konfigurieren Sie sich bitte die jeweilige Einheit und legen diese separat in den Warenkorb. Wichtiger Hinweis: Ergänzungsprodukte zu Überdachungsanlagen wie z.B. Anbaueinheiten, Seitenwände, Fallrohre etc. müssen zusammen mit der zugehörigen Grundeinheit bestellt werden. Einzelbestellungen dieser Ergänzungsprodukte sind gerne auf Anfrage möglich.
